ASRock MB Sc LGA1700 H610M-HDV/M.2 R2.0, Intel H610, 2xDDR4, 1xDP, 1xHDMI, 1xVGA, mATX

Opis in parametri

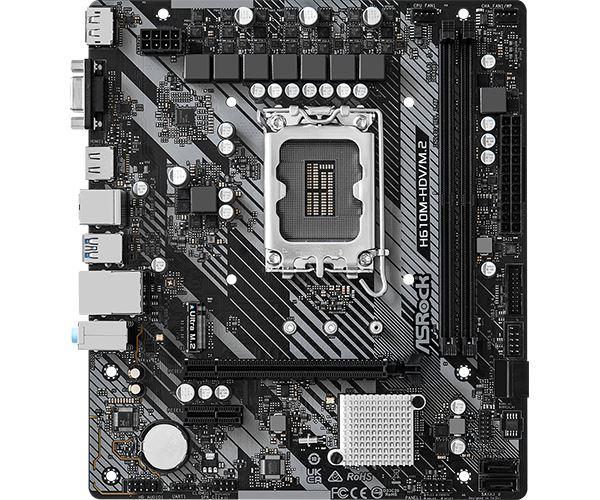

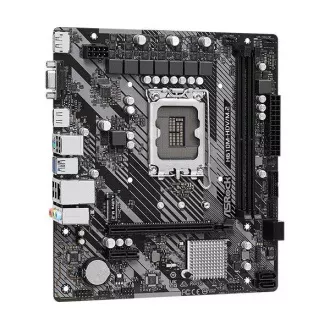

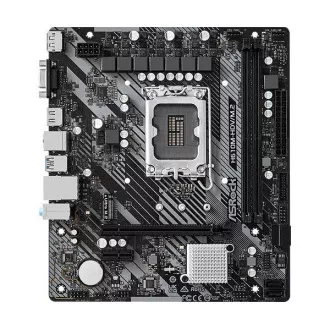

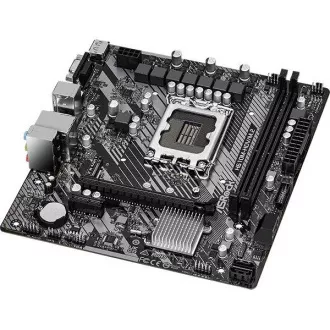

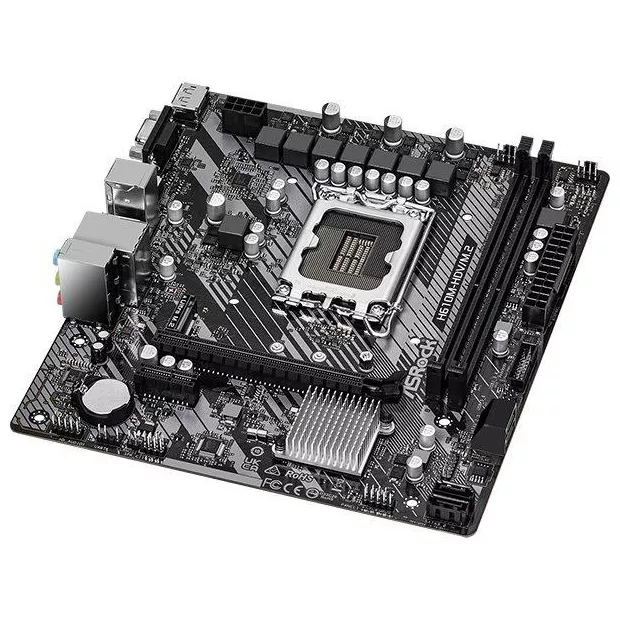

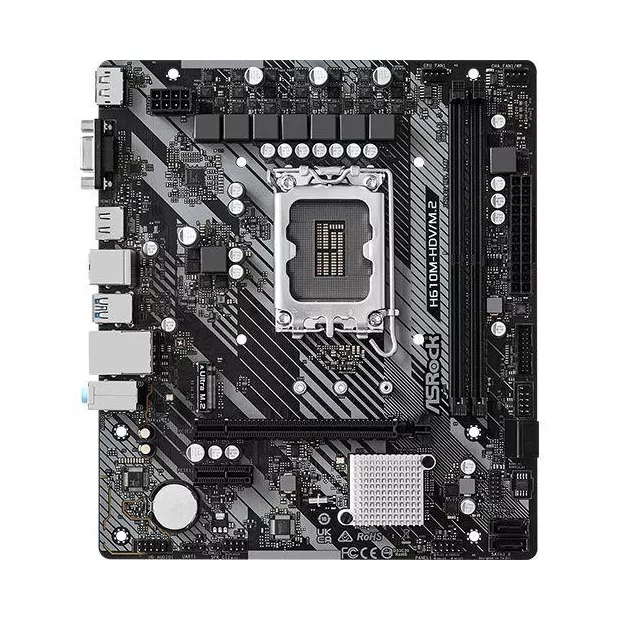

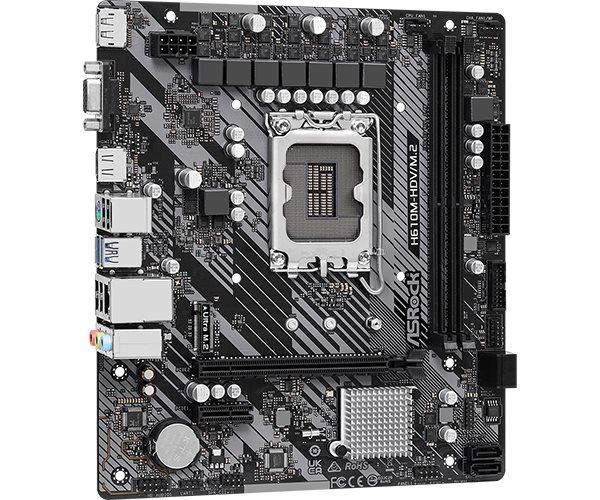

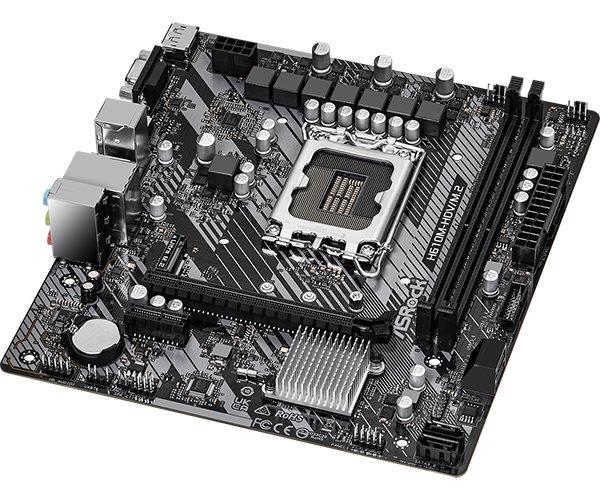

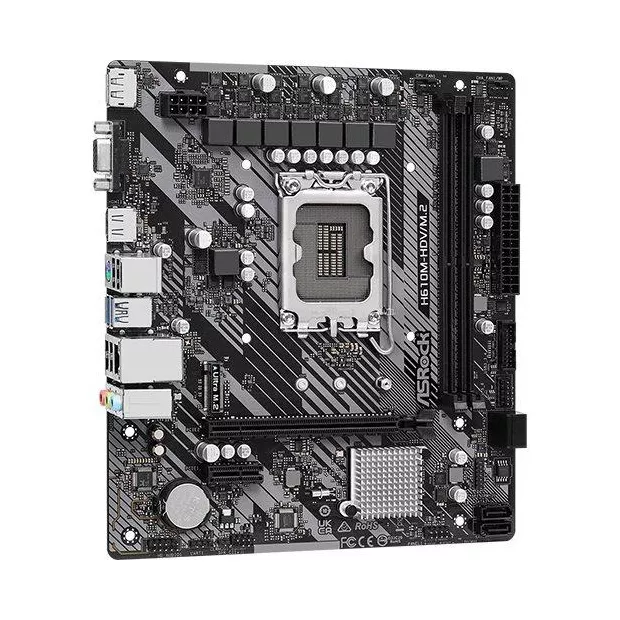

ASRock MB Sc LGA1700 H610M-HDV/M.2 R2.0

Ključne lastnosti:

• Podpora za 14., 13. in 12. generacijo procesorjev Intel Core (LGA1700)
• Zasnova napajanja 6 1 1 faza
• Podpora za pomnilnik DDR4 3200 MHz
• PCIe 4.0 x16, PCIe 3.0 x1
• Grafični izhodi: HDMI, DisplayPort, D-Sub
• Realtek ALC897 7.1-kanalni zvočni kodek HD

Procesor in čipovje

Podpira 14., 13. in 12. generacijo procesorjev Intel Core (LGA1700). Ima 6 1 1-fazno napajanje in podpira Intelovo hibridno tehnologijo ter tehnologijo Intel Turbo Boost Max 3.0. Čipovski nabor je Intel H610.

Spomin

Podpora dvokanalni pomnilniški tehnologiji DDR4. Ima 2 reži za pomnilnik DDR4. Podpira pomnilnik DDR4, ki ni ECC, brez vmesnika do 3200. Podpira pomnilniške module ECC UDIMM (delujejo v načinu brez ECC). Največja zmogljivost sistemskega pomnilnika je 64 GB. Podpira Intel Extreme Memory Profile (XMP) 2.0.

Grafični

Uporablja grafično arhitekturo Intel Xe (Gen 12). Ponuja tri možnosti grafičnega izhoda: D-Sub, HDMI in DisplayPort 1.4. Podpira HDMI 2.1 TMDS z največjo ločljivostjo do 4K x 2K (4096x2160) pri 60 Hz. Podpira DisplayPort 1.4 z DSC (stisnjen) z največjo ločljivostjo do 8K (7680x4320) pri 60 Hz / 5K (5120x3200) pri 120 Hz. Podpira D-Sub z največjo ločljivostjo do 1920x1200 pri 60 Hz. Podpira HDCP 2.3 z vrati HDMI 2.1 TMDS in DisplayPort 1.4.

Razširitvene reže

Za procesor je na voljo 1 reža PCIe 4.0 x16 (PCIE2), ki podpira način x16. Čipovni nabor ponuja 1 režo PCIe 3.0 x1 (PCIE1).

Repozitorij

Čipovski nabor ponuja 1 vtičnico Ultra M.2 (M2_2, ključ M), ki podpira način 2242/2260/2280 PCIe Gen3x4 (32 Gb/s). Na voljo so 4 priključki SATA3 6,0 Gb/s.

Ethernet

PCIE x1 Gigabitni LAN 10/100/1000 Mb/s. Podpira funkcije Wake-On-LAN, zaščito pred strelo/ESD, energetsko učinkovit ethernet 802.3az in PXE.

Audio

7.1 CH HD Audio (zvočni kodek Realtek ALC897). Podpira prenapetostno zaščito.

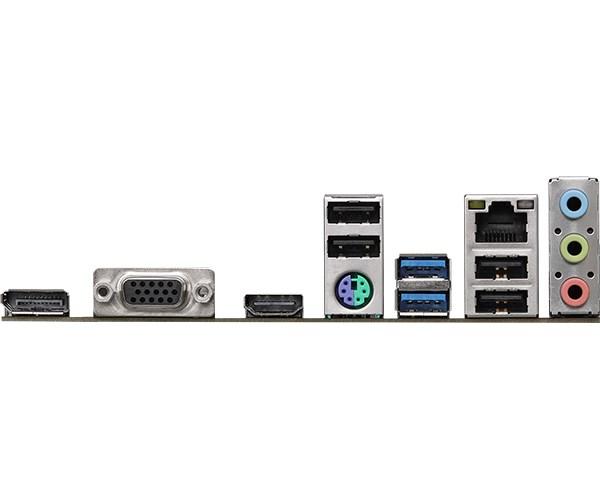

Vhodno-izhodni priključki na zadnji plošči

1 x vrata PS/2 za miško/ključnico, 1 x vrata D-Sub, 1 x vrata HDMI, 1 x DisplayPort 1.4, 2 x vrata USB 3.2 Gen1 (s podporo za zaščito pred električnim udarom), 4 x vrata USB 2.0 (s podporo za zaščito pred električnim udarom), 1 x vrata RJ-45 LAN s svetlečo diodo (ACT/LINK LED in SPEED LED), HD avdio priključki: Line in / Sprednji zvočnik / Mikrofon.

Notranji priključki I/O

1 x priključek SPI TPM, 1 x priključek za vdor v ohišje in zvočnik, 1 x priključek za ventilator procesorja (4-pinski), 1 x priključek za ventilator ohišja/vodne črpalke (4-pinski) (pametni nadzor hitrosti ventilatorja), 1 x 24-pinski priključek za napajanje ATX, 1 x 8-pinski priključek za napajanje 12V, 1 x priključek za zvok na sprednji plošči, 1 x USB 2.0 (podpira 2 vhoda USB 2.0) (s podporo za zaščito ESD), 1 x vhod USB 3.2 Gen1 (podpira 2 vhoda USB 3.2 Gen1) (s podporo za zaščito ESD).

Posebne funkcije

ASRock Super Alloy, Premium Power Choke, Sapphire Black PCB, High Density Glass Fabric PCB, ASRock Ultra M.2 (PCIe Gen3x4), ASRock Full Spike Protection (za vse USB, Audio, LAN vhode), ASRock Live Update & APP Shop.

Programska oprema

ASRock Motherboard Utility (A-Tuning), ASRock XFast LAN, ASRock EZ Mode, ASRock Full HD UEFI, ASRock My Favorites in UEFI, ASRock Instant Flash.

BIOS

128Mb AMI UEFI Legal BIOS s podporo večjezičnemu grafičnemu vmesniku, ACPI 6.0 Compliant wake up events, SMBIOS 2.7 Support, CPU Core/Cache, CPU Core/Cache Load-Line, CPU GT, CPU GT Load-Line, DRAM, 0.82V PCH, 1.05V PCH, VCCIN AUX, 1.8V PROC, 1.05V PROC Voltage Multi-adjustment.

Monitor strojne opreme

Ventilatorski tahometer: CPU, ventilatorji ohišja/vodne črpalke, tihi ventilator (samodejna prilagoditev hitrosti ventilatorja ohišja glede na temperaturo CPU): CPU, ventilatorji ohišja/vodne črpalke, nadzor več hitrosti ventilatorja: Ventilatorji CPU, ohišje/vodna črpalka, zaznavanje odprtega ohišja, spremljanje napetosti: CPU Vcore, DRAM, 0,82V PCH, 1,05V PCH, VCCIN AUX, VCCSA, 1,05V PROC, 12V, 5V, 3,3V.

Dodatki

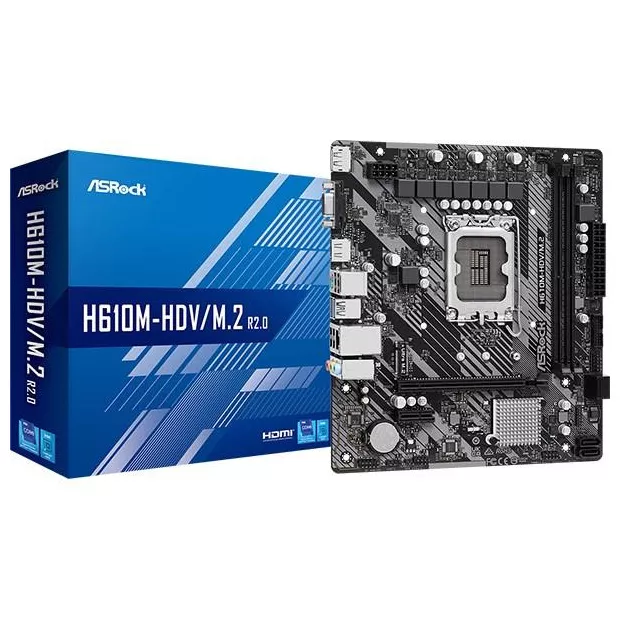

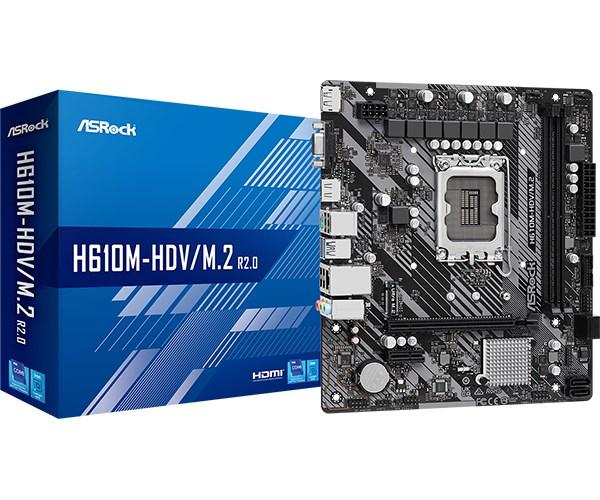

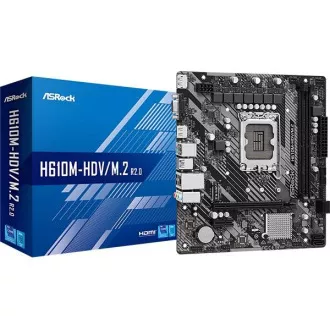

Priročnik za hitro namestitev, CD s podporo, I/O ščitnik, 2 x podatkovna kabla SATA, 1 x vijak za vtičnico M.2.

Operacijski sistem

Podpora za operacijski sistem Windows 11, Windows 10 64-bitni.

Certificiranje

FCC, CE, ErP/EuP ready (potreben je ErP/EuP ready napajalnik).

Format

Micro ATX Oblika ohišja: 8,66 x 7,6 palca, 22,0 cm x 19,3 cm, trdna zasnova kondenzatorja.
