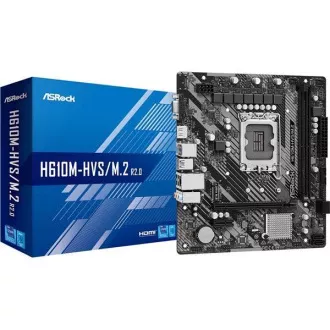

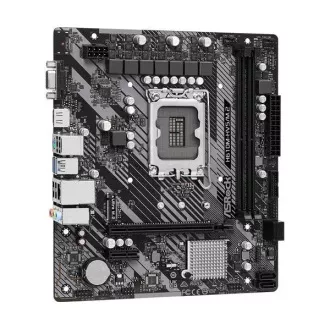

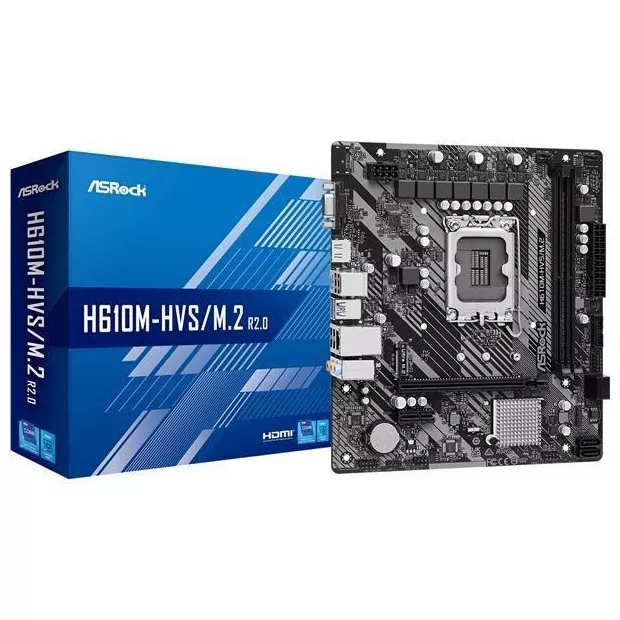

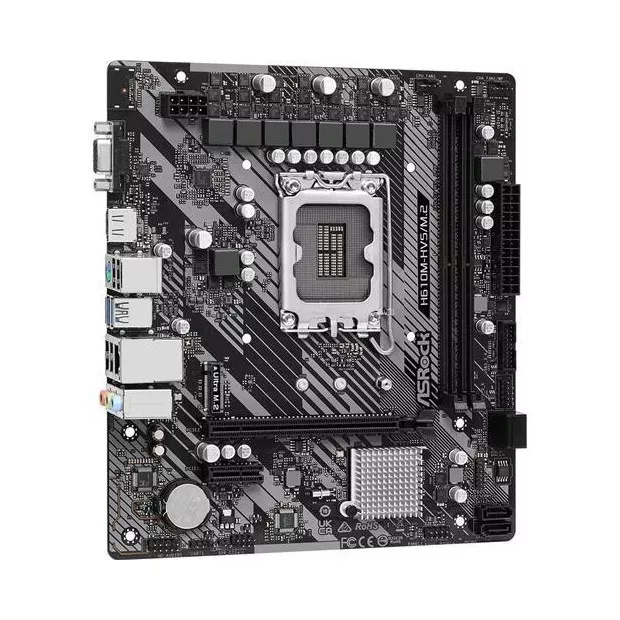

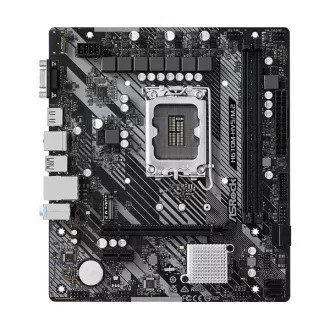

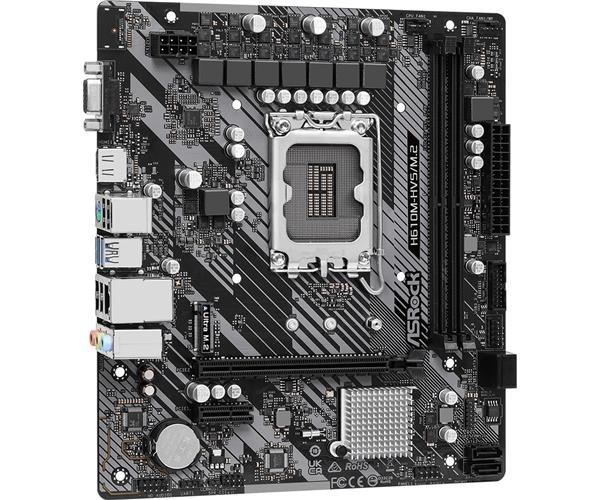

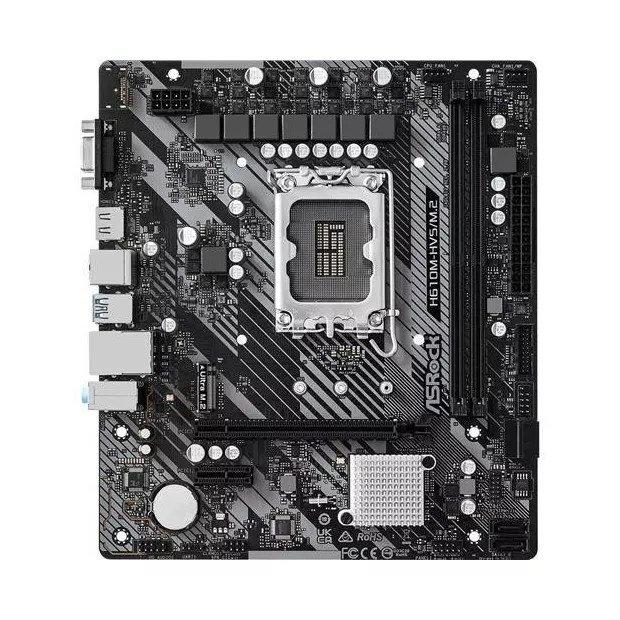

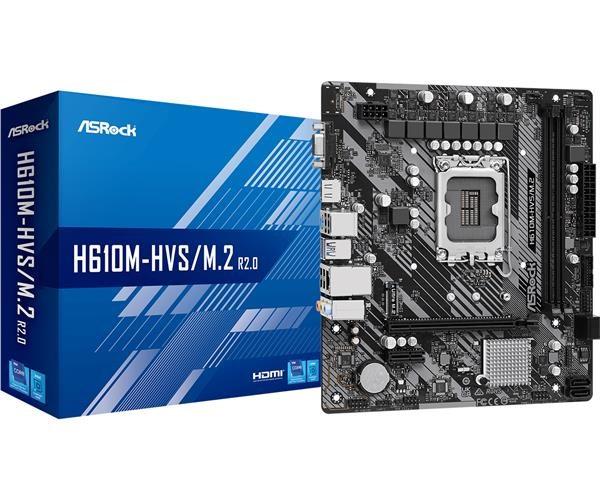

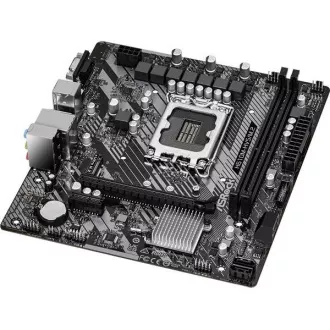

ASRock MB Sc LGA1700 H610M-HVS/M.2 R2.0, Intel H610, 2xDDR4, 1xHDMI, 1xVGA, mATX

Opis in parametri

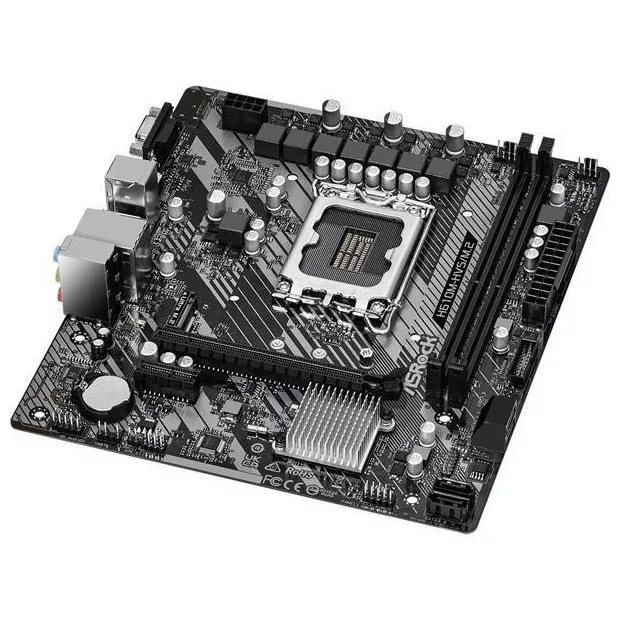

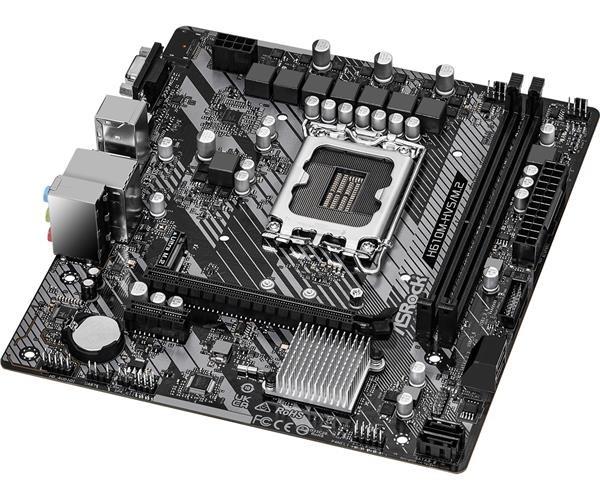

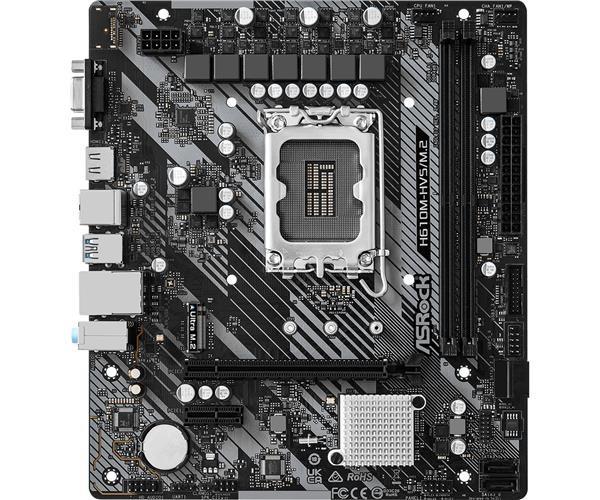

ASRock MB Sc LGA1700 H610M-HVS/M.2 R2.0

EAN: 4710483939914

Splošni opis

Podpora za 12. generacijo procesorjev Intel Core™ (LGA1700).

7-fazna zasnova napajanja.

Podpora DDR4 3200 MHz.

1 PCIe 4.0 x16, 2 PCIe 3.0 x1.

Možnosti grafičnega izhoda: HDMI, D-Sub.

Stil A

Micro ATX Oblika ohišja: 8,66 x 7,6 palca, 22,0 x 19,3 cm.

Edinstvene funkcije

ASRock Super Alloy.

Premium Power Choke.

Sapphire Black PCB.

Visoka gostota steklene tkanine PCB.

ASRock Ultra M.2 (PCIe Gen3x4).

ASRock Popolna zaščita pred udarci.

ASRock Live Update & APP Shop.

CPU

Podpora za 12. generacijo procesorjev Intel Core™ (LGA1700).

7 Zasnova faze napajanja.

Podpira Intelovo hibridno tehnologijo.

Podpira tehnologijo Intel Turbo Boost Max 3.0.

Chipset

Intel H610.

Spomin

Tehnologija dvokanalnega pomnilnika DDR4.

2 x reže DDR4 DIMM.

Podpira pomnilnik DDR4, ki ni ECC, brez vmesnika do 3200.

Podpira pomnilniške module ECC UDIMM (delujejo v načinu brez ECC).

Največja zmogljivost sistemskega pomnilnika: 64 GB.

Podpira Intel Extreme Memory Profile (XMP) 2.0.

BIOS

128Mb AMI UEFI Legal BIOS s podporo večjezičnega grafičnega vmesnika.

Dogodki obujanja v skladu s standardom ACPI 6.0.

Podpora SMBIOS 2.7.

Grafični

Grafična arhitektura Intel Xe (12. generacija).

Vrata HDMI in D-Sub podpirajo neodvisni krmilniki zaslona.

Podpira HDMI 2.1 TMDS z največjo ločljivostjo do 4K x 2K (4096x2160) pri 60 Hz.

Podpira D-Sub z največjo ločljivostjo do 1920x1200 @ 60Hz.

Audio

7.1 CH HD Audio (zvočni kodek Realtek ALC897/887).

Podpora za prenapetostno zaščito.

LAN

PCIE x1 Gigabitni LAN 10/100/1000 Mb/s.

1 x Realtek RTL8111H.

Podpora za Wake-On-LAN.

Podpora za zaščito pred strelo/ESD.

Podpora energetsko učinkovitemu Ethernetu 802.3az.

Podpora PXE.

Igralni avtomati

CPU: 1 x reža PCIe 4.0 x16 (PCIE2), podpira način x16.

Čipovje: 1 x reža PCIe 3.0 x1 (PCIE1).

Podpora SSD NVMe kot zagonskih pogonov.

Repozitorij

Čipovje: 1 x vtičnica Ultra M.2 (M2_2, ključ M), podpira tip 2242/2260/2280 PCIe Gen3x4 (32 Gb/s).

4 x SATA3 6,0 Gb/s Priključki.

Podpora SSD NVMe kot zagonskih pogonov.

Podpora ASRock U.2 Kit.

Priključki

1 x SPI TPM Header.

1 x vdor v ohišje in priključek za zvočnike.

1 x priključek za procesorski ventilator (4-pinski).

1 x priključek za ventilator šasije/vodne črpalke (4-pinski) (pametni nadzor hitrosti ventilatorja).

1 x 24-pinski priključek za napajanje ATX.

1 x 8-pinski 12V priključek za napajanje.

1 x zvočni priključek na sprednji plošči.

1 x USB 2.0 Header (podpira 2 vhoda USB 2.0) (podpira ESD zaščito).

1 x USB 3.2 Gen1 Header (podpira 2 vhoda USB 3.2 Gen1) (podpira ESD zaščito).

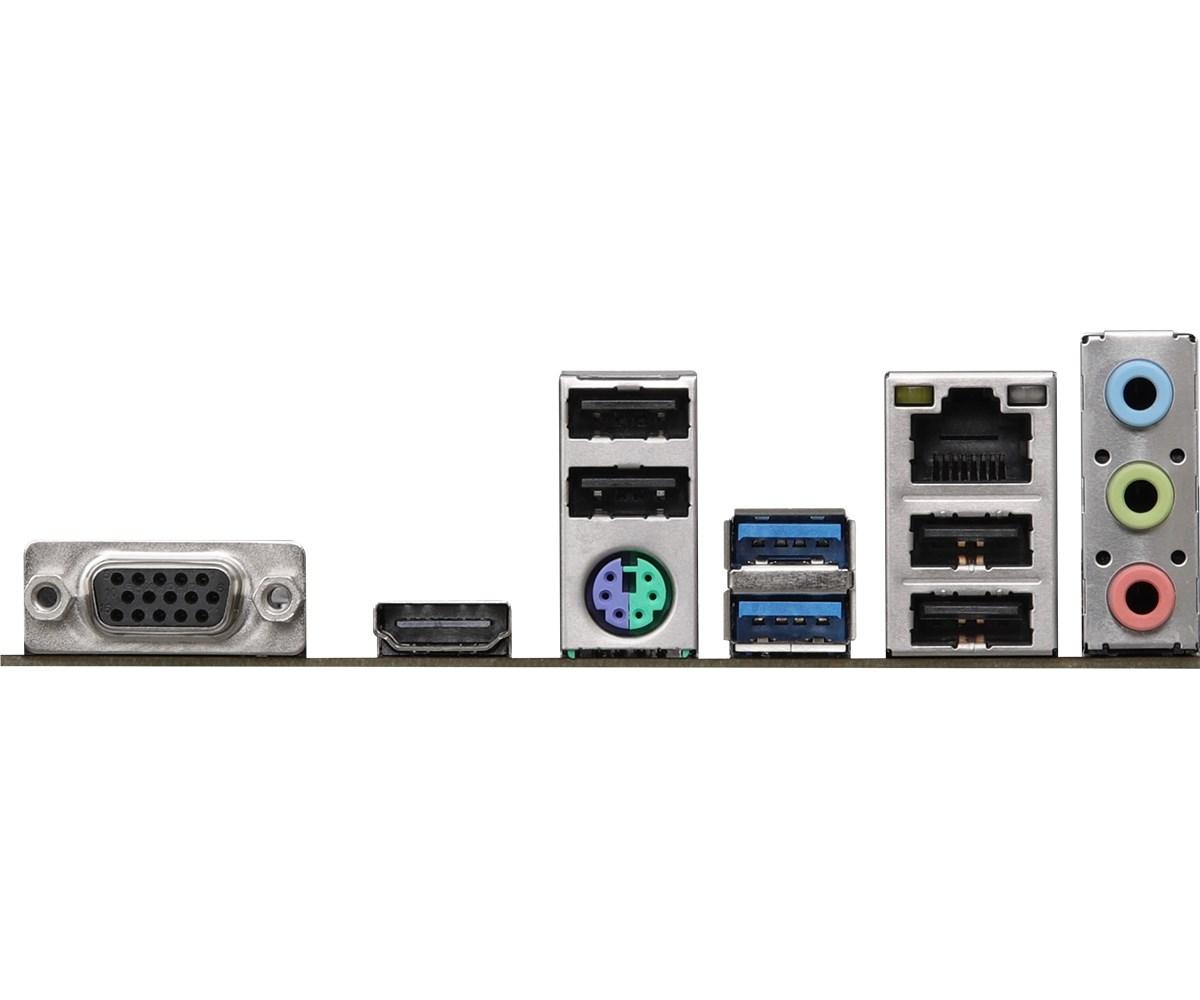

Zadnja plošča I/O

1 x PS/2 Priključek za miško/ključno ploščo.

1 x vrata D-Sub.

1 x vrata HDMI.

2 x vrata USB 3.2 Gen1 (podpirajo zaščito pred električnim udarom).

4 x vrata USB 2.0 (podpirajo zaščito pred električnim udarom).

1 x vrata RJ-45 LAN z LED diodo (ACT/LINK LED in SPEED LED).

HD Zvočni priključki: linijski vhod / sprednji zvočnik / mikrofon.

Programska oprema in UEFI

Programska oprema: ASRock Motherboard Utility (A-Tuning), ASRock XFast LAN.

UEFI: ASRock EZ Mode, ASRock Full HD UEFI, ASRock My Favorites in UEFI, ASRock Instant Flash, ASRock Internet Flash.

Podporna zgoščenka

Gonilniki, pripomočki, protivirusna programska oprema (poskusna različica).

Dodatki

Priročnik za hitro namestitev, zgoščenka s podporo, I/O Shield.

2 x podatkovna kabla SATA.

1 x vijak za vtičnico M.2.

Monitor strojne opreme

Ventilatorski tahometer: CPU, ventilatorji šasije/vodne črpalke.

Tihi ventilator (samodejna prilagoditev hitrosti ventilatorja ohišja glede na temperaturo procesorja): procesor, ohišje/vodna črpalka Ventilatorji.

Nadzor več hitrosti ventilatorja: Ventilatorji procesorja, ohišja/vodne črpalke.

Odkritje odprtega primera.

Spremljanje napetosti: CPU Vcore, DRAM, 0,82 V PCH, 1,05 V PCH, VCCIN AUX, VCCSA, 1,05 V PROC, 12 V, 5 V, 3,3 V.

Faktor oblike

Micro ATX Oblika ohišja: 8,76 x 7,4 palca, 22,3 x 18,8 cm.

Trdna zasnova kondenzatorja.

OS

Microsoft Windows 10 64-bitni / 11 64-bitni.

Certificiranje

FCC, CE.

ErP/EuP ready (potreben je ErP/EuP ready napajalnik).
